一、熔斷器是根據其功能來劃分其工作等級的。此時,第 1 字母表示功能等級,而第 2 字母是表示被保護的對象。

1、第 1 字母

a 局部范圍保護 (后備保護熔斷器)

g 全范圍保護 (一般用途熔斷器)

2、第 2 字母

G 電纜和導線保護 (一般應用)

M 開關電器保護(電動機回路的保護)

R 半導體保護 (用作整流器保護)

L 電纜和導線保護(根據 DIN VDE 規定)

二、1、熔斷器aR (DIN VDE/IEC) 局部范圍的半導體保護

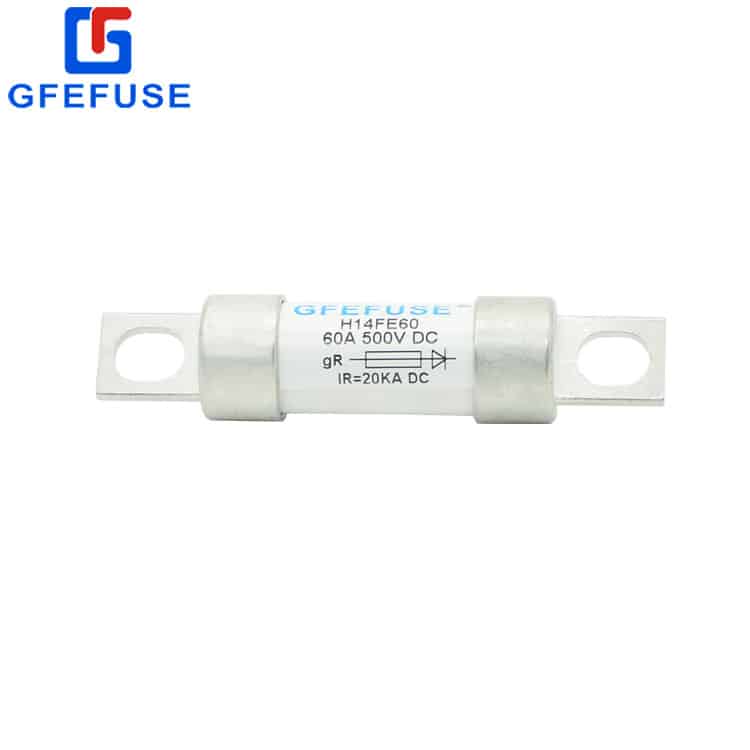

2、熔斷器gR (DIN VDE/IEC) 全范圍的半導體保護

三、此外,在 熔斷器上還標識"慢動作"與"快動作",IEC/CEE/DIN VDE 中都對此作了規定(DIN 是德國標準的代碼,類似于中國標準號碼前會有"GB"字樣一樣；VDE 是世界權威認證機構,("德國電氣工程師協會"的簡 稱)他們能自己發布安規標準,且他們發布的標準常被采納為德國標準。"VDE DIN"放在德國標準前是表示此標準是VDE 出版的德國標準。 IEC 是國際電工委員會(International Electrotechnical Commission))。

1、"快動作"特性是指熔斷器在短路條件下的斷開速度要快于工作等級 gL/gG。用于直流-鐵道供電系統中的 熔斷體為"慢動作"特性,它特別適用于分?jǐn)嗑哂休^大電感的直流電流。

2、熔斷器的快動作和慢動作特性也適用于保護電纜和導線,全范圍-熔斷器(gL/gG、gR、快動作、慢動作),它既能安全可靠地?cái)嚅_過載電流,也能安全地?cái)嚅_短路電流。局部范圍熔斷器只能用作短路保護 (aM、aR)。

3、字母簡介：

gL (DIN VDE)/gG (IEC) 全范圍的電纜和導線保護

aM (DIN VDE/IEC) 局部范圍的電動機回路保護

aR (DIN VDE/IEC) 局部范圍的半導體保護

gR (DIN VDE/IEC) 全范圍的半導體保護
